> WP2000系统施耐德方案
> 典型运用方案

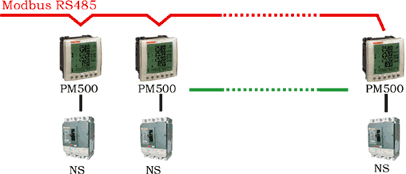

低压室NS开关通讯方案


通过PM500实现对NS开关的遥信、遥控、遥测
PM500配 RS485通讯模块、I/O22输入输出模块
NS开关带电动操作机构

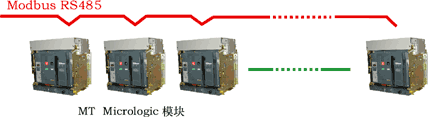

低压室MT开关通讯方案

MT开关带通信附件
本体通信模块
抽架通信模块
AD电池模块

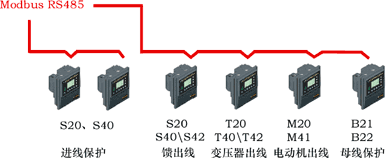

高压室中置柜综合保护通讯方案（一）


Sepam 1000+ 20系列、40系列必须选择通信模块
Sepam 1000+ 20系列、40系列选择通信模块ACE949-2
进线保护选择Sepam 1000+ S20、S40
馈出线保护选择Sepam 1000+ S20、S40
变压器出线保护选择Sepam1000+ T20 、T40\T42
电动机出线保护选择Sepam 1000+ M20、M41
母线保护选择Sepam 1000+ B21\B22
高压室中置柜综合保护通讯方案（二）


Sepam 1000+ 40系列、80系列必须选择通信模块
Sepam 1000+ 40系列、80系列选择通信模块ACE949-2
进线保护选择Sepam 1000+ S40、S80
馈出线保护选择Sepam 1000+ S40、S80
变压器出线保护选择Sepam 1000+ T81\T82、T87（带差动保护功能）
电动机出线保护选择Sepam 1000+ M81、M87\M88（带差动保护功能）
发电机出线保护选择Sepam 1000+ G82、G87\G88（带差动保护功能
