7UT612——变压器差动保护
应用
可用于两绕组变压器
电动机/发电机差动保护
两终端短引线
不超过7个单元的母线
保护
差动保护
小故障电流的灵敏电流保护
变压器涌流制动
相过流保护
接地故障过流保护
带/不带温度测量的过负荷保护
断路器失灵保护
限制性高/低电流接地保护
监视
带温度测量功能可用,可用于温度监视
带二次谐波制动和附加稳定的电流差动
带有零序差动和高阻差动保护动作
其他
断路器和隔离开关控制
面板小灯、开关量输入、开关量输出自定义
CFC-可编程逻辑控制
故障录波
矢量匹配、CT变比自适应

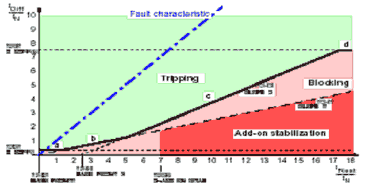

[差动保护的跳闸特性曲线]
7SD600——辅助导线差动保护
电流差动保护（外接综合变流器4AM49）
采用2芯导引电缆，最长距离12KM
可将差动保护过电流保护结合起来
辅助导线监视功能及双向远方跳闸
纵联命令封锁直到人工复位才开放
显示本体及远方电流、差流
对于高差动故障电流的涌流抑制/瞬时跳闸
装置自我监视
7SD610——光纤纵联差动保护
应用
通用的线路差动保护，可广泛用于高压或超高压输电线路的保护
提供快速的分相差动保护功能
适用于两终端的单相和三相跳闸
可处理保护区内的变压器或电抗器，并可以很好地适应串补线路
适用于一切型式的接地系统
保护
分相差动保护，与故障类型无关
高阻抗故障的灵敏保护
单相过流保护
选相联跳和远方跳闸
热过负荷保护
瞬时合于故障保护
自动重合闸
断路器失灵保护
监视
高速的电流监视
自我监视
当地及远方测量值显示
故障录波
其他
断路器和隔离开关控制
面板小灯、开关量输入、开关量输出自定义
CFC-可编程逻辑控制
故障录波
矢量匹配、CT变比自适应
通讯介质
光纤或通讯网络
光纤连接距离：1.5km-35km
